引緯機構：

引緯機構的作用是將緯紗引入梭口，使之能與經紗交織成織物。噴水織機的引緯機構是以水為載體，利用高壓水的噴射依靠水流與紗線的摩擦力將緯紗引入梭口，這使得噴水織機在速度、省力、節能等方面占有優勢，但僅限于織造疏水性織物。
一、基本結構及工作原理

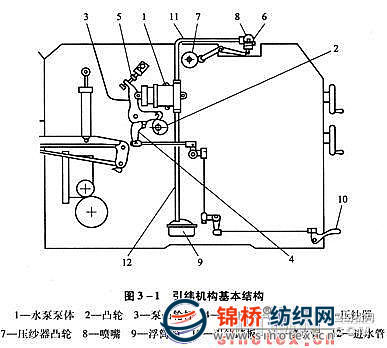

如圖3—1所示，織機運轉中，水泵凸輪2的回轉使泵凸輪桿3拉動柱塞向左運動，使水泵從浮筒箱9吸水，水受壓后再從噴嘴8噴出。同時，壓紗器開啟，放出緯紗，由水流帶動，從織物一側引向另一側，引緯結束后，壓紗器關閉，夾住緯紗至下次引緯。


織機停止時，踩住引緯踏板10，泵桿4推動泵凸輪桿3、拉動水泵柱塞，浮筒箱吸水，放開踏板，噴嘴噴出水來，完成一次投緯。
二、水泵
(一)水泵的結構

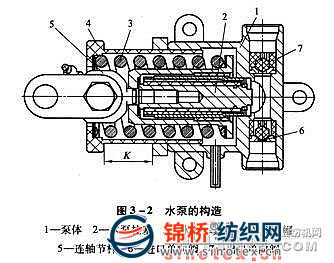

水泵是引緯機構中最為重要的裝置。它的基本構造如圖3—2所示。


當凸輪從小半徑轉向大半徑時，連軸節桿5在泵凸輪桿的帶動下向左運動，使水泵彈簧3受到壓縮，在水泵內部形成負壓，進口單向閥6打開，出口單向閥7關閉，水從浮筒箱被吸入水泵。當凸輪從最大半徑突然降至最小半徑，由于水泵彈簧3的作用使水泵柱塞2迅速向右移動，并將壓力直接作用于吸入水泵中的水柱上，此時進口單向閥6關閉，出口單向閥7打開，水從水泵被壓出，再經出水管噴嘴噴出。
(二)水泵閥
水泵閥與水泵體組成一體。進口單向閥6與進水管相連，出口單向閥7與出水管相連。在這些連接處，必須連接緊密，不漏水、不漏氣，否則，織機運轉時，將會使泵閥球的動作不規則，水量不穩造成短緯的缺陷。
(三)水泵動程
從噴嘴噴出的水量，取決于水泵動程及柱塞直徑。常用的動程范圍是10～12 mm。水泵凸輪動程越大，則由水泵排出的水量越多；柱塞直徑有16 mm、18 mm、20 mm、22 mm、24 mm、26 mm、28 mm等。在寬幅織機上，有用到直徑為30 mm的，以保證足夠的水量，將緯紗順利引到末端。
(四)水泵壓力

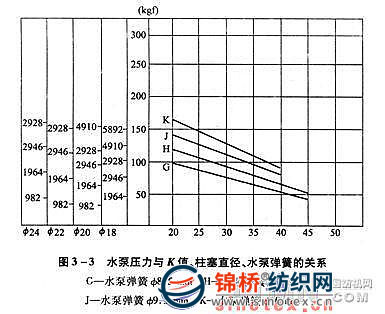

水泵的壓力主要取決于水泵彈簧和柱塞的直徑和K值。水泵彈簧和柱塞的直徑根據原料種類、幅寬、織機轉數等因素而定。目前，噴水織機上常用的水泵彈簧的鋼絲直徑有8.5 mm、9 mm、9.5 mm、10 mm四種，柱塞直徑有18 mm、20 mm、22 mm、24 mm等幾種。在新開發的幅寬3500 mm的噴水織機上，柱塞直徑已達到40 mm。K值的大小是在織機實際運轉時，根據緯絲的飛行狀況，由旋轉彈簧背帽4來設定的。水泵壓力與K值、柱塞直徑、水泵彈簧的關系如圖3—3所示。


三、噴嘴

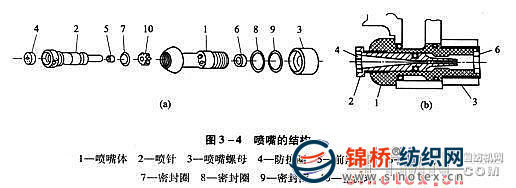

噴嘴的結構如圖3—4所示。


噴嘴的規格包括噴針和噴嘴(內孔)的直徑。目前，常用
