新型水簾式紡織空調系統
工作原理
如圖所示，首先利用安裝在生產車間一側的風機的排風作用，在密封的廠房空間內形成負壓。外界的新鮮空氣透過安裝在生產車間另一側的窗式水簾墻降溫加濕后被吸入廠房形成氣流，該降溫加濕的氣流在穿過生產車間過程中，由不同密度分布的輔助加濕噴霧彌補氣流的濕度，并帶走車間內的飛塵。最后，含塵的氣流經過濾塵室的噴淋區，除塵后排放到室外，從而達到通風、加濕、調溫、除塵的目的。
 x 系統特點
通風作用和特點
由于風機的排風作用，新鮮空氣不間斷地從室外引入室內，所以能保持室內空氣的新鮮。同時由于氣流在廠房?jī)?nèi)基本上是橫向流動，不存在死角，因此，通風效果十分明顯。每臺風機是由 1臺 1kW的電機通過皮帶傳動直徑 120cm的風扇排風。在生產中可根據需要，通過調節風機的使用臺數來控制廠房?jī)?nèi)的通風量和氣流流速。
調溫作用和特點
窗式水簾主要由吸濕性能好、強度高的特殊紙材料制成，波紋形的紙條經平行、多層、交錯排列，形成一定密度和厚度的透氣性較好的過濾網。正常使用時，用水泵將循環自來水自上而下地浸透紙條，使水簾內紙條間充滿了大量揮發出的濕氣。當風機運行時，密閉的廠房?jī)?nèi)產生負壓，使室外常溫的新鮮空氣穿過多孔濕潤的水簾被吸進廠房中。氣流進入簾腔內時，將水簾中的濕氣帶走。這個過程不僅降低了氣流的溫度，也增加了室內空氣的相對濕度。據正常使用時的實際測試，風機出口的干球溫度比室外干球溫度可低5~10℃。
因此可以說，新型水簾式紡織空調系統完全可以滿足棉類或麻類紡織生產工藝所要求的溫度條件，即夏季空氣溫度在 33℃以下，冬季空氣溫度在22℃以上。
加濕作用和特點
從水簾式空調的作用原理可以看出，室外的新鮮空氣穿過多孔濕潤的水簾進入廠房時，不僅氣流的溫度有所降低，同時由于混和了大量的濕氣，也會影響廠房?jī)?nèi)的相對濕度。而且水簾加濕的面積大，不受入口溫濕度的影響，即使在低溫條件下也可維持可靠的揮發性能。
全自動高壓噴霧裝置主要是利用柱塞泵將凈化處理過的水加壓至5MPa，然后通過高壓水管將水輸送到噴嘴霧化，形成微霧噴射到整個空間，水霧在空氣中吸收熱量，從液態變成汽態，使空間相對濕度得到增加，并達到降低空氣溫度的目的。其主要性能和特點：一是噴霧粒細微至 0.005~0.010mm，呈煙霧狀，加濕迅速；二是可根據生產設備的布局和產品生產工藝的需求，不同密度地安置噴霧頭；三是可根據生產工藝需要，在自動控制器上設定噴霧時間和間隔時間；四是配置水源過濾器，可有效凈化水源水質；五是應用高壓排水技術，避免停用時管道內積水和噴嘴滴水。
通過綜合調整廠房?jī)?nèi)的通風量和噴霧量，相對濕度可在 60%~90%范圍內自由設定。
除塵作用和特點
由窗式水簾墻進入的新鮮空氣，在廠房?jī)?nèi)流動的過程中帶走了飛塵，成為含塵空氣。它首先要經過風扇前過濾網過濾，而后再進入濾塵室內的循環水噴淋區，將其中那些漏網的，更加細小的飛塵由密集的噴淋水沖入水池，使排放的氣體達到較徹底的凈化。
對棉 (麻 )類紡織生產而言，車間內的飛塵主要由飛花和粉塵組成，這些飛塵具有體積小、重量輕和密度低的特點。水簾式空調形成的橫向氣流很容易將這些飛塵帶走，從而起到了清潔工作環境的作用。
濾塵室的噴淋使用循環水。含塵的池水經過三級沉淀和兩道雙層過濾網凈化后，再經水泵提供給噴淋用。
與傳統紡織空調系統的對比

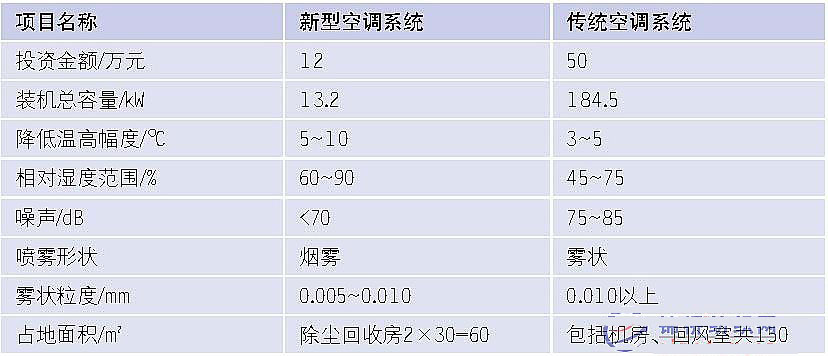

 新型水簾式紡織空調系統在國內南方紡織企業使用已較普及。在此，以一間使用 100臺劍桿布機的棉類紡織車間為例，對使用傳統空調系統和新型空調系統的狀況及有關技術數據進行了對比。
從以上對比可看出新空調系統與傳統空調系統相比，在投資、用地、減少噪聲和節能降耗等方面有著較顯著的優勢。
新型水簾空調系統設備結構簡單，水簾和風機的外型屬于平板結構，在原廠房的磚墻、窗臺即可安裝，且調控操作方便，運行維護費用低。
生產實踐證明新型水簾空調還具有產冷量大，見效快，運行效率高、性能穩定等優點。
|
