1引言
　　錦綸/氨綸彈力織物一直受到人們的青睞，由于這類產(chǎn)品具有較高的彈性和優(yōu)異的回彈性能、手感柔軟、穿著舒服、能顯露出形體美，加上易吸汗、不產(chǎn)生靜電的特點(diǎn)，該類織物已廣泛應(yīng)用于內(nèi)衣到外衣等需要拉伸的服裝，如專業(yè)運(yùn)動(dòng)服、健身服、休閑裝、文胸、襪子類等服裝。從針織物到機(jī)織物，從服裝用布到裝飾用布及功能性材料，錦綸/氨綸彈力織物都具有廣闊的發(fā)展前景和良好的經(jīng)濟(jì)效益，因此其檢測(cè)方法也值得進(jìn)一步深討。目前，錦綸/氨綸混紡產(chǎn)品的定量分析方法有80%甲酸法、20%鹽酸法、二甲基甲酰胺法這三種方法，但不同方法的結(jié)果往往有明顯的差異，因此容易引起爭(zhēng)議。本文分別對(duì)這三種方法進(jìn)行了研究探討。

　　2試驗(yàn)準(zhǔn)備
　　2.1試劑與儀器

　　主要試劑：二甲基甲酰胺溶液，80%甲酸溶液，20%鹽酸溶液，氨水，三級(jí)水。
　　儀器：恒溫水浴鍋，真空抽氣泵，恒溫烘箱，0.0001g分析天平，干燥器，200mL具塞三角瓶，玻璃砂芯坩堝。

　　2.2試劑配制

　　80%甲酸：880mL濃度為89%（密度1.19g/mL）甲酸用水稀釋至1000mL。
　　20%鹽酸溶液：取1000mL（20℃，密度1.19g/mL）慢慢加入到800mL蒸餾水中，待冷卻到20℃時(shí)，再加入蒸餾水，修正其密度至1.095g/mL~1.100g/mL。濃度控制在19.5%~20.5%。
　　稀氨溶液：取氨水80mL（密度為0.880g/mL）用水稀釋至1000mL。

　　2.3試樣制備

　　把錦綸和氨綸纖維樣品按80/20配比制成錦綸/氨綸混合試樣。

　　2.4試樣預(yù)處理

　　取試樣5g左右，放在索氏萃取器中，用石油醚萃取1h，每小時(shí)至少循環(huán)6次，待試樣中的石油醚揮發(fā)后，把試樣浸入冷水中，浸泡1h，再在（65±5）℃的水中浸泡1h，水與試樣之比為100：1，并時(shí)時(shí)攪拌溶液，然后抽吸或離心脫水、晾干。

　　2.5試驗(yàn)步驟

　　1)烘干：將試樣放入烘箱內(nèi)，在（105±3）℃溫度下烘4h~16h，如烘干時(shí)間小于14h，則需烘至恒重（連續(xù)兩次稱得試樣重量的差異不超過(guò)0.1%）。
　　2)冷卻：在干燥器中冷卻，干燥器放在天平邊，冷卻時(shí)間以試樣冷至室溫為限（一般不能少于30min）。
　　3)稱重：冷卻后，將樣品在2min內(nèi)稱完，精確至0.0002g。

　　3試驗(yàn)

　　取混紡比為80/20的錦綸/氨綸混合試樣各5份，每份1.0g左右，經(jīng)預(yù)處理后參照方法標(biāo)準(zhǔn)GB/T2910.12–2009《紡織品定量化學(xué)分析第12部分：聚丙烯腈纖維、某些改性聚丙烯腈纖維、某些含氯纖維或某些彈性纖維與某些其他纖維的混合物(二甲基甲酰胺法)》，GB/T2910.7–2009《紡織品定量化學(xué)分析第7部分:聚酰胺纖維與某些其他纖維混合物(甲酸法)》和FZ/T01095–2002《紡織品氨綸產(chǎn)品纖維含量的試驗(yàn)方法》中提到的二甲基甲酰胺、80%甲酸法、20%鹽酸法，對(duì)錦綸/氨綸混合試樣依次進(jìn)行定量化學(xué)分析，再?gòu)闹羞x擇出最佳的試劑，進(jìn)行優(yōu)化試驗(yàn)。

　　4計(jì)算

　　混紡產(chǎn)品凈干重量百分率的計(jì)算公式如下：
　　

        式中：P?––不溶纖維的凈干含量百分率，%；
　　P?––溶解纖維凈干含量百分率，%；
　　m?––預(yù)處理后試樣干重，g；
　　m?––剩余的不溶纖維干重，g；
　　d––不溶纖維在試劑處理時(shí)的重量修正系數(shù)。
　　d值的求得：

　　式中：m0––已知不溶纖維干重，g；
　　m1––試劑處理后不溶纖維干重，g。
　　當(dāng)d值大于1時(shí)，表明不溶纖維在溶解過(guò)程中有重量損失，計(jì)算結(jié)果時(shí)要予以補(bǔ)償；d值小于1時(shí)，表明不溶纖維在溶解過(guò)程中有重量增加，計(jì)算結(jié)果時(shí)要予以扣除；d值等于1時(shí)，表明不溶纖維在溶解過(guò)程中沒(méi)有重量變化。

　　5試驗(yàn)方法分析
　　5.1二甲基甲酰胺法

　　5.1.1原理

　　從已知干重的試樣中用二甲基甲酰胺把氨綸纖維溶解，使兩種纖維分離，將不溶纖維清洗、烘干、冷卻稱重，計(jì)算出各組分的含量百分率。

　　5.1.2步驟

　　把準(zhǔn)備好的試樣放人三角燒瓶中，每克試樣加入150mL二甲基甲酰胺，塞上玻璃塞，搖動(dòng)燒瓶將試樣充分潤(rùn)濕后，讓燒瓶保持90℃~95℃放置1h。如果試樣中的聚丙烯睛難于溶解，可以多加50mL二甲基甲酰胺，在此期間用手輕輕搖動(dòng)5次。用玻璃砂芯鉗渦過(guò)濾，殘留物留在燒瓶中，另加60mL二甲基甲酰胺，保持90℃~95℃放置30min，用手輕輕搖動(dòng)2次。把殘留物過(guò)濾到玻璃砂芯堵禍，真空抽吸排液，并用水將殘留物洗至坩禍中，真空抽吸排液。最后烘干、冷卻、稱重。

　　5.1.3結(jié)果計(jì)算

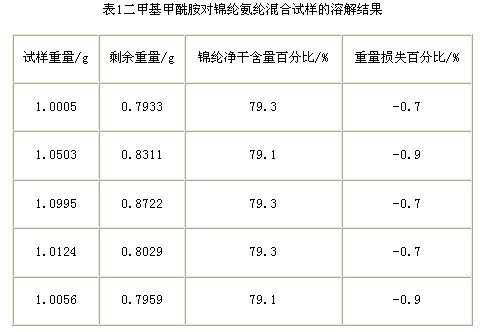

　　試驗(yàn)結(jié)果如表1所示。

　　從表1來(lái)看，我們?cè)诓豢紤]二甲基甲酰胺對(duì)錦綸的影響時(shí)，按d值取1.00進(jìn)行計(jì)算，結(jié)果錦綸重量損失百分率在-0.7%~-0.9%之間。這說(shuō)明二甲基甲酰胺溶解氨綸時(shí)對(duì)錦綸有一定的影響。通過(guò)對(duì)錦綸在二甲基甲酰胺中的重量損失d值進(jìn)行了求解試驗(yàn)（見(jiàn)表2），求得d為1.01，證明了上述觀點(diǎn)。按d值為1.01計(jì)算，則錦綸/氨綸百分含量與配比一致，接近真值。

　　3.2 80%甲酸法

　　3.2.1原理

　　用80%甲酸溶解錦綸，剩余氨綸，使兩種纖維分離。將不溶纖維清洗、烘干、冷卻稱重，計(jì)算出各組分的含量百分率。

　　3.2.2步驟

　　將試樣放入具塞三角瓶中，每克試樣加入100mL80%甲酸溶液，在室溫狀態(tài)下振蕩15min，待錦綸充分溶解后，用已知重量的玻璃濾器過(guò)濾，將剩余的纖維用同溫同濃度的80%甲酸溶液洗滌2~3次，用熱水洗滌，用稀氨溶液中和，然后水洗至用指示劑檢查呈中性為止，每次洗后必須用真空抽吸排液。最后烘干、冷卻、稱重。

　　3.2.3結(jié)果計(jì)算

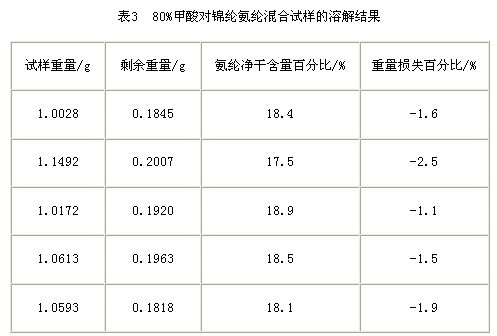

　　試驗(yàn)結(jié)果見(jiàn)表3

　　從表3來(lái)看，我們?cè)诓豢紤]80%甲酸對(duì)氨綸的影響時(shí)，按d值取1.00進(jìn)行計(jì)算，結(jié)果氨綸重量損失百分率在-1.1%~-2.5%之間。這說(shuō)明甲酸溶解氨綸時(shí)對(duì)錦綸的影響較大。

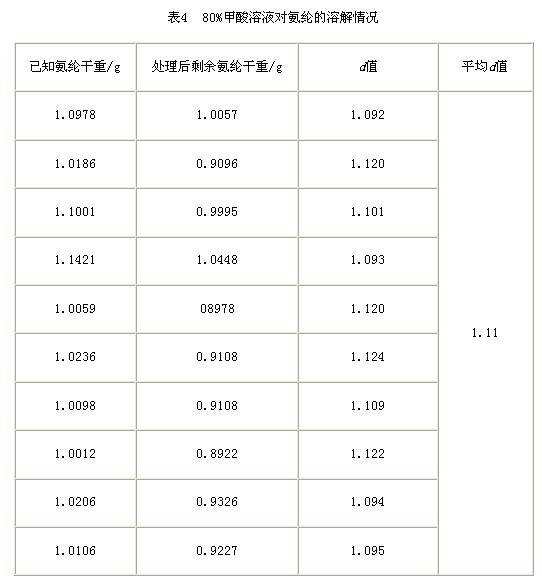

　　通過(guò)對(duì)氨綸在甲酸中的重量損失d值進(jìn)行了求解試驗(yàn)（見(jiàn)表4），得d值為1.11，證明了上述觀點(diǎn)。按d值為1.11計(jì)算，錦綸/氨綸百分含量的平均值與配比基本一致，但數(shù)值彼此之間差異較大。

　　3.320%鹽酸法

　　3.3.1原理

　　用20%鹽酸溶解錦綸，剩余氨綸，使兩種纖維分離。將不溶纖維清洗、烘干、冷卻稱重，計(jì)算出各組分的含量百分率。

　　3.3.2步驟

　　將試樣放入具塞三角瓶中，每克試樣加入100mL20%鹽酸溶液，在室溫狀態(tài)下振蕩20min，待錦綸充分溶解后，用已知重量的玻璃濾器過(guò)濾，將剩余的纖維用同溫同濃度的20%鹽酸溶液洗滌2~3次，用稀氨溶液中和，然后水洗至用指示劑檢查呈中性為止，每次洗后必須用真空抽吸排液。最后烘干、冷卻、稱重。

　　3.3.3結(jié)果計(jì)算

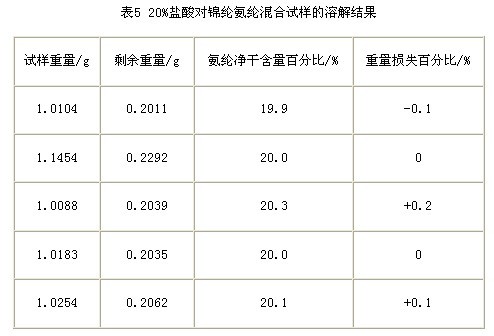

　　試驗(yàn)結(jié)果見(jiàn)表5。

　　從表5來(lái)看，在不考慮20%鹽酸對(duì)氨綸的影響時(shí)，按d值取1.00進(jìn)行計(jì)算，結(jié)果氨綸重量損失百分率在-0.1%~+0.2%之間。這說(shuō)明20%鹽酸溶解錦綸時(shí)對(duì)氨綸基本沒(méi)有影響。

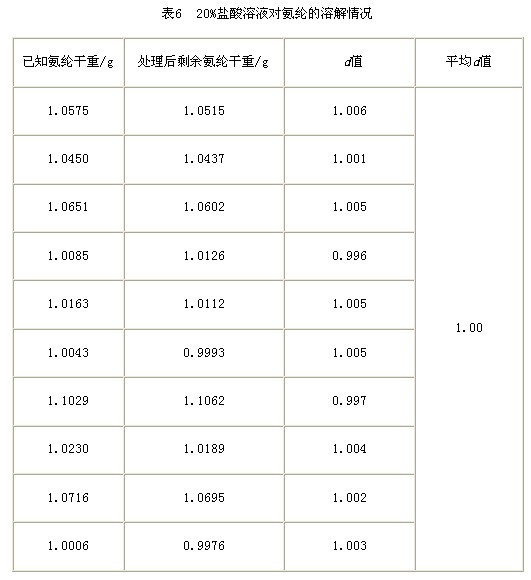

　　通過(guò)對(duì)氨綸在20%鹽酸的重量損失d值進(jìn)行了求解試驗(yàn)（見(jiàn)表6），結(jié)果證明了上述觀點(diǎn)。按d值為1.00計(jì)算，錦綸/氨綸百分含量與配比基本一致，接近真值。

　　4結(jié)論
　　通過(guò)試驗(yàn)分析可知，80%甲酸法對(duì)氨綸的影響較大,重量損失百分率在-1.1%~-2.5%之間，超出了標(biāo)準(zhǔn)允差范圍，盡管經(jīng)溶解系數(shù)修正后，結(jié)果平均值可以接近真值，但誤差較大，不建議使用此方法檢測(cè)錦綸/氨綸混紡產(chǎn)品。三種方法中二甲基甲酰胺法、20%鹽酸法的測(cè)試結(jié)果基本接近于真實(shí)值，二甲基甲酰胺法是GB/T2910.12–2009中規(guī)定的方法，在日常檢測(cè)過(guò)程中可以優(yōu)先使用，20%鹽酸法可以配合使用。
